在智慧水务与共享经济快速发展的今天，扫码支付出水已成为校园、工厂、社区等场景的标配方案。一款稳定可靠的控制主板，是整套水控设备的"大脑"与核心。一控四水控主板，以工业级品质、四路独立控制、丰富接口配置，为您的扫码收费设备提供强劲稳定的动力支撑。

产品概览

一控四水控主板（型号 BK1040）是一款专为扫码支付出水场景设计的高性能控制主板。核心功能支持四路水控独立扫码支付出水，可直接集成于各类扫码收费设备中，适用于直饮水机、淋浴水控、自助洗车等多种应用场景。

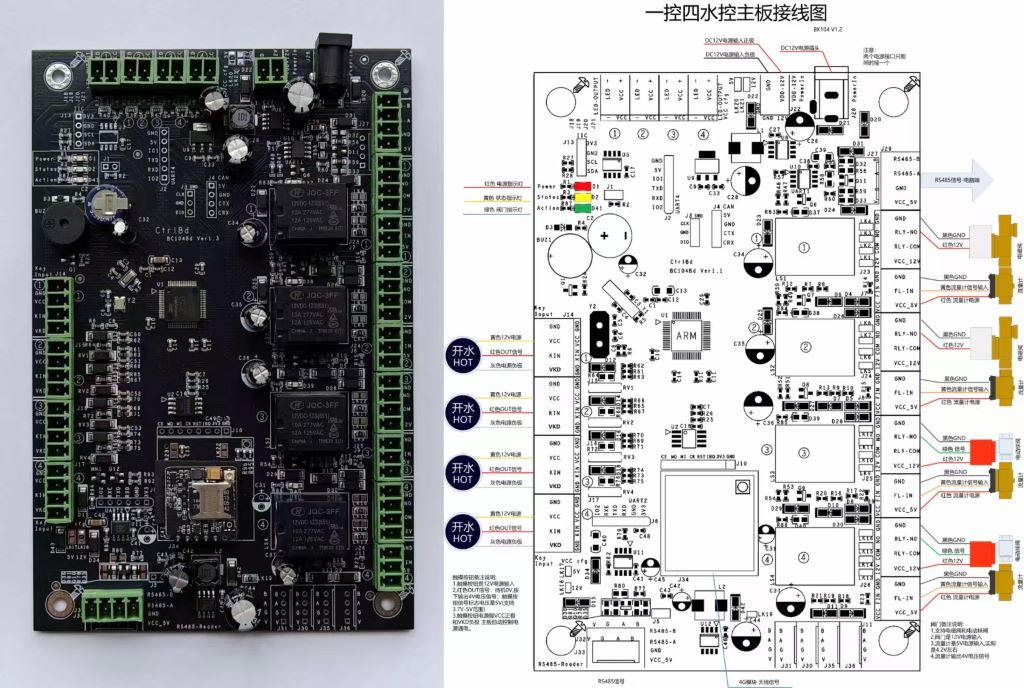

主板采用黑色沉金工艺PCB板，布局紧凑，元器件排布规整。板载4路继电器控制输出、4路流量计接口、4路触摸按钮接口、4路状态指示灯，以及WiFi通信模块、485调试接口等丰富配置，一机满足四路水控全部需求。

产品特点

四路独立控制，一机多用

主板支持4路阀门独立控制，每一路均可独立响应扫码支付指令，实现四路设备同时运行、互不干扰。四路阀门总输出最大电流达3A标准，支持电磁阀、电动球阀、开关量输出等多种阀门类型（不同型号支持），灵活适配各类执行器。

智能流量计接口，精准计量

配备4路3线制流量计接口，流量计电源接口自带保护二极管，有效防止反接损坏，电压输出约4.3V。流量计信号输入带过压保护，即使线路接错也能保护接口不被烧毁，大幅提升安装容错率与设备使用寿命。

触摸按键控制，操作便捷

主板集成4路触摸按钮电源控制，网络异常状态下自动断电禁用，联网正常后自动恢复供电。触摸按钮信号输入带过压保护和静电保护，有效抵御静电干扰与误操作，确保按键响应稳定可靠。

三重状态指示，一目了然

主板带3个指示灯

明确设备状态通过观察指示灯的闪烁状态，可快速判断设备的工作状态：

(1)一个电源指示灯，通电亮，设备状态指示：黄色灯间隔一秒亮和灭；

(2)网络指示灯：绿色指示灯间隔一秒闪亮(已经连接数据服务器，应用服务器未响应)；

(3)绿色指示灯间隔一秒亮和灭（网络连接正常，可以扫码使用）

双485接口，扩展无忧

配备一路485通信调试接口与一路485预留接口，方便调试与后续功能扩展，满足更多定制化需求。

技术参数规格

参数项                            规格说明

控制路数                         4路阀门控制 + 4路流量计 + 4路触摸按钮 + 4路指示灯

阀门输出                         总最大电流3A，支持电磁阀/电动球阀/开关量输出

流量计接口                      3线制，输出约4.3V，带反接保护与过压保护

供电范围                         12V（9.0~12V），电流 < 500mA

工作温度                         工业级 -20°C ~ +85°C

主控芯片     Tensilica L106 超低功耗32位MCU，主频80MHz/160MHz，支持RTOS

无线通信      2.4GHz WiFi，外置天线，支持WEP/WPA-PSK/WPA2-PSK加密

发射功率                         802.11b/g/n: 16±2dBm

升级方式                         支持串口本地升级 + 远程固件升级（FOTA）

配网方式                         支持Web配网

通信接口                         1路485调试接口 + 1路485预留接口

认证资质                          FCC / CE / REACH / ROHS / SRRC

设备接线步骤

1.       确保天线连接正确，按压好天线连接器

2.       接4个阀门、4个流量计、4个按钮输入

3.       接通12伏电源，电源指示灯亮，等待开机联网

4.       观察网络指示灯状态，确认联网成功后即可正常使

一控四水控主板以工业级的品质标准、丰富的接口配置、完善的保护机制，为您的智慧水务项目提供可靠的控制核心。无论是校园直饮水、工厂淋浴系统，还是社区自助洗车，这款主板都能稳定胜任，让您的扫码支付水控设备运行无忧

操作前放静电、接线时必断电、通电后不触碰、位置远离金属与液体。
