适配校园、企业浴室场景
BK800为分体式IC卡水控设备，读卡显示主机与阀门、流量计物理分离，可将水阀计量部件暗装于吊顶、管道井，控制器面板安装于墙面，核心电路远离浴室高湿喷淋环境，大幅降低水汽侵蚀损坏概率，广泛应用于学校宿舍浴室、企业职工澡堂、公共淋浴间等集中用水计费场景。本文结合分体式产品特性与工程施工规范，完整梳理前期准备、硬件安装、接线施工、通信部署、现场调试及运维防护流程。
一、施工前期准备
正式进场施工前完成物料核对、管路预处理、电源方案规划，从源头规避后期计量不准、阀门卡死、供电故障等常见问题。
1.1 设备与物料核对

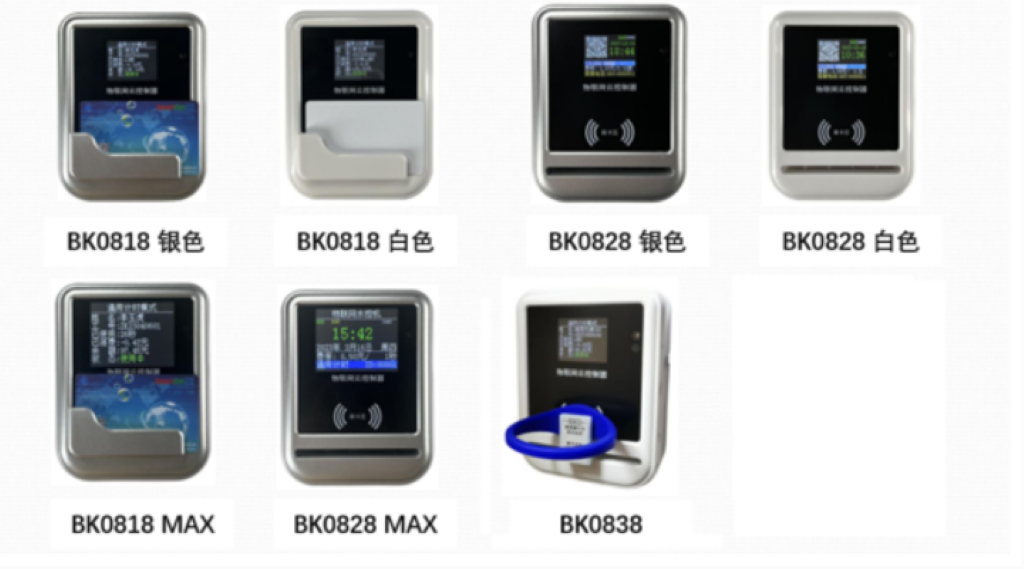

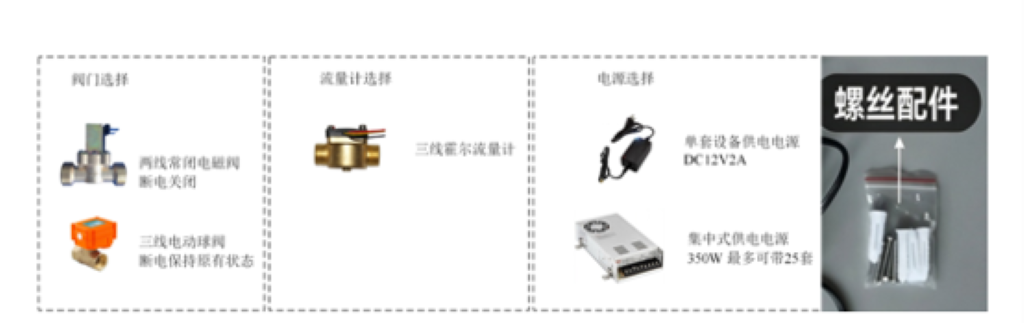

清点全套配件：主机面板、电磁阀/电动球阀、流量计、电源适配器、RS485/TCP通信线材、膨胀固定螺栓、防水接线盒。
核对设备型号后缀，确认通信方式（RS/WF/TP/LR/4G）、计费模式（TT/TM/YT/YM/DT/DM）；FF双计量版本需额外配齐冷热水两路管路配套管件。
1.2 管道前置处理
1. 管路冲洗：打开总水阀持续冲洗管路3‑5分钟，彻底排净管道内部泥沙、焊渣、生料带碎屑，避免杂质卡滞阀门与流量计，造成刷卡不出水、计量失真故障。
2. 水压校验：管路静压控制0.2‑0.4MPa，水压超过上限必须加装减压阀，防止阀体承压损坏、漏水爆裂。

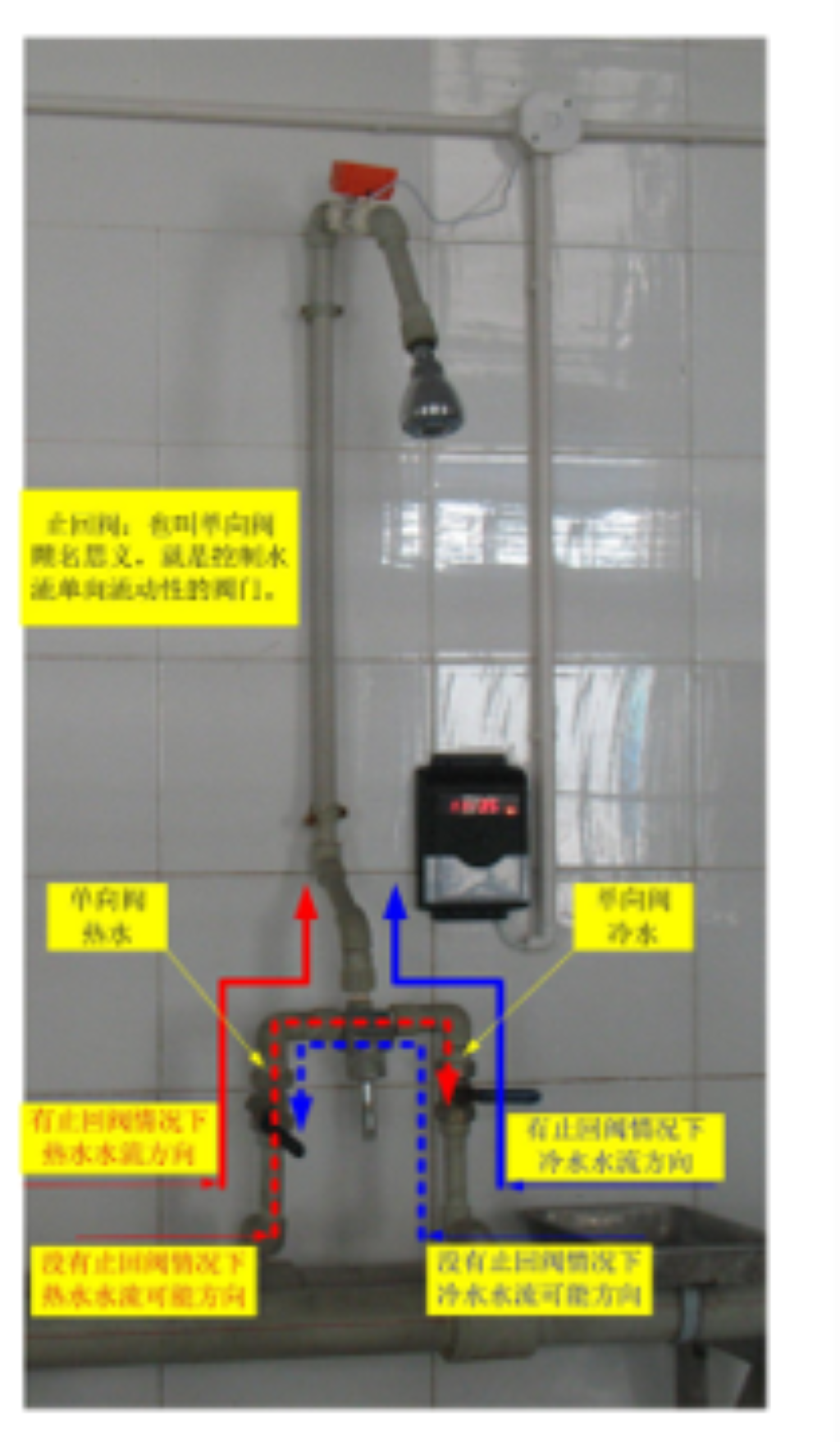

3. 止回阀配置核实：针对浴室混水系统，拔卡停水后容易出现冷热水互窜回流现象。混水管路场景建议加装止回阀，按照阀体水流箭头方向安装，阻断介质倒流，消除串水隐患。
4. 电源规划：整机统一采用DC12V直流供电，严禁直接接入220V市电；电源适配器布置在浴室外侧或者安装高度2.3m以上，配套防溅盒做防潮防护。
二、分体式硬件安装
BK800分体核心特点：阀门流量计单元、读卡控制面板分开两点施工，充分发挥分体机防潮耐用优势。
2.1 阀门与流量计（暗装点位）
安装位置优先选择吊顶内部、管道井、水电隔间，远离淋浴直接喷淋区域，减少潮湿水汽侵蚀。
1. 管路安装：水流方向严格对齐阀体、流量计本体箭头标识；流量计进水前端保留≥10倍管径的直管段，出水后端≥5倍管径，弯头位置加长直管，保障计量精度。
2. 密封与保压：管路接口使用橡胶垫片加生料带密封；塑料螺纹接口手拧到位后再补拧1/4圈即可，禁止暴力扳手拧裂壳体。管路全部装配完成后，0.4MPa压力保压30分钟，确认无渗漏再进入下一道工序。

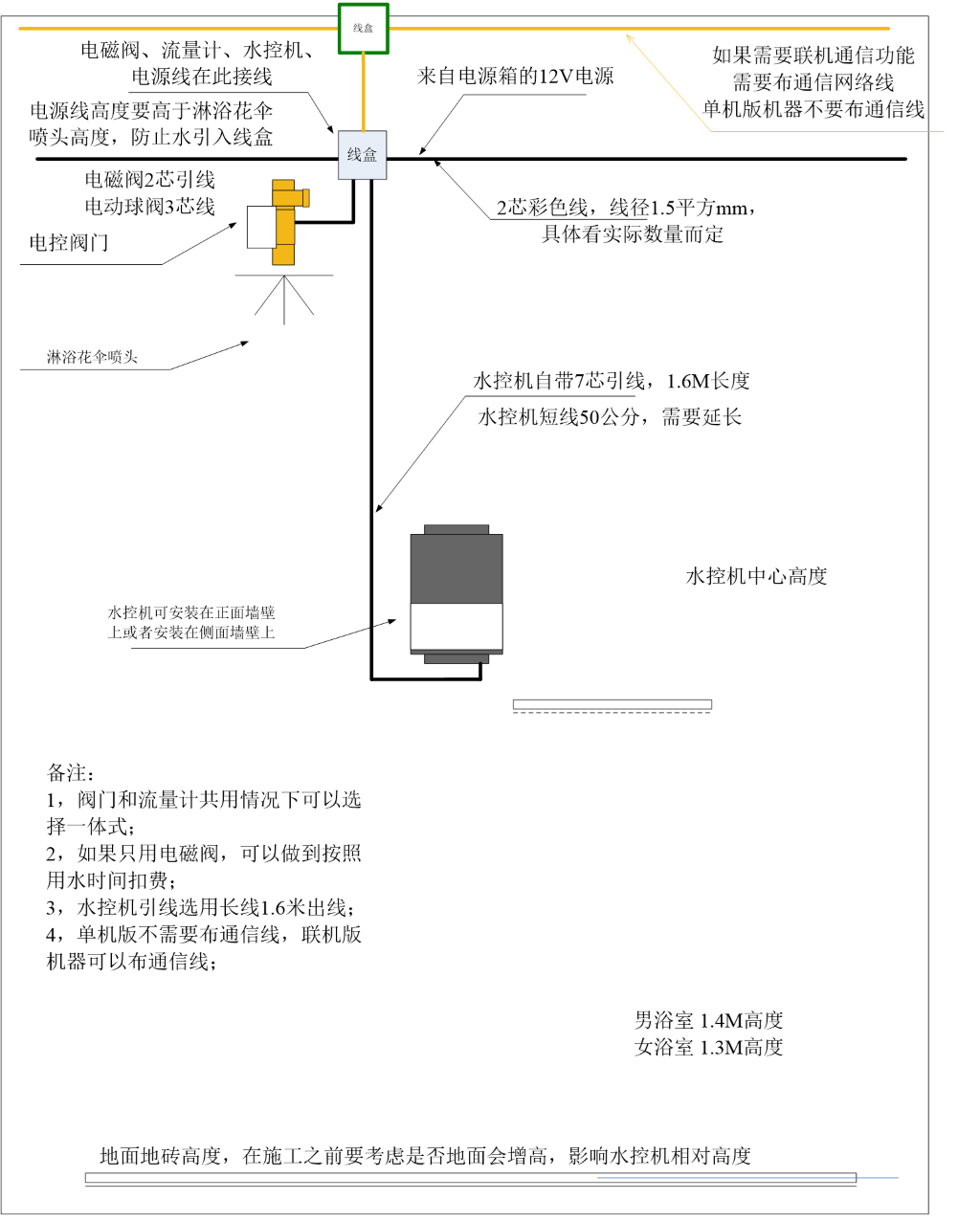

2.2 墙面主机面板安装
1. 安装高度：面板底边距离地面1.2‑1.4m，面板左右两侧预留≥15cm空间，方便后期散热与检修拆装。
2. 固定密封：墙面打孔打入膨胀管，螺丝固定主机底座，扣合面板；沿面板上、左、右三边打玻璃胶密封底座缝隙，保障设备IP65防水防护等级。
3. 走线要求：主机与阀门之间的控制线缆穿PVC保护管预埋，避开高温热源、墙体尖锐棱角；全部接线接头收纳放置在防水接线盒内部，禁止线头裸露暴露在潮湿浴室环境。
三、接线规范
提示：接线前断开电源，确认线缆无破皮损伤，所有接头做好防水绝缘处理。
3.1 基础电源接线
DC12V供电：红线接电源正极，黑线接电源负极；正负极接反设备不会启动，一般不会烧毁主板。
多台设备集中供电布线：主线选用RVV2×1.5国标线缆；当设备数量大于20台、传输距离超过50m，升级使用RVV2×2.5国标线缆降低压降损耗。
3.2 通信接线（按硬件型号选择）

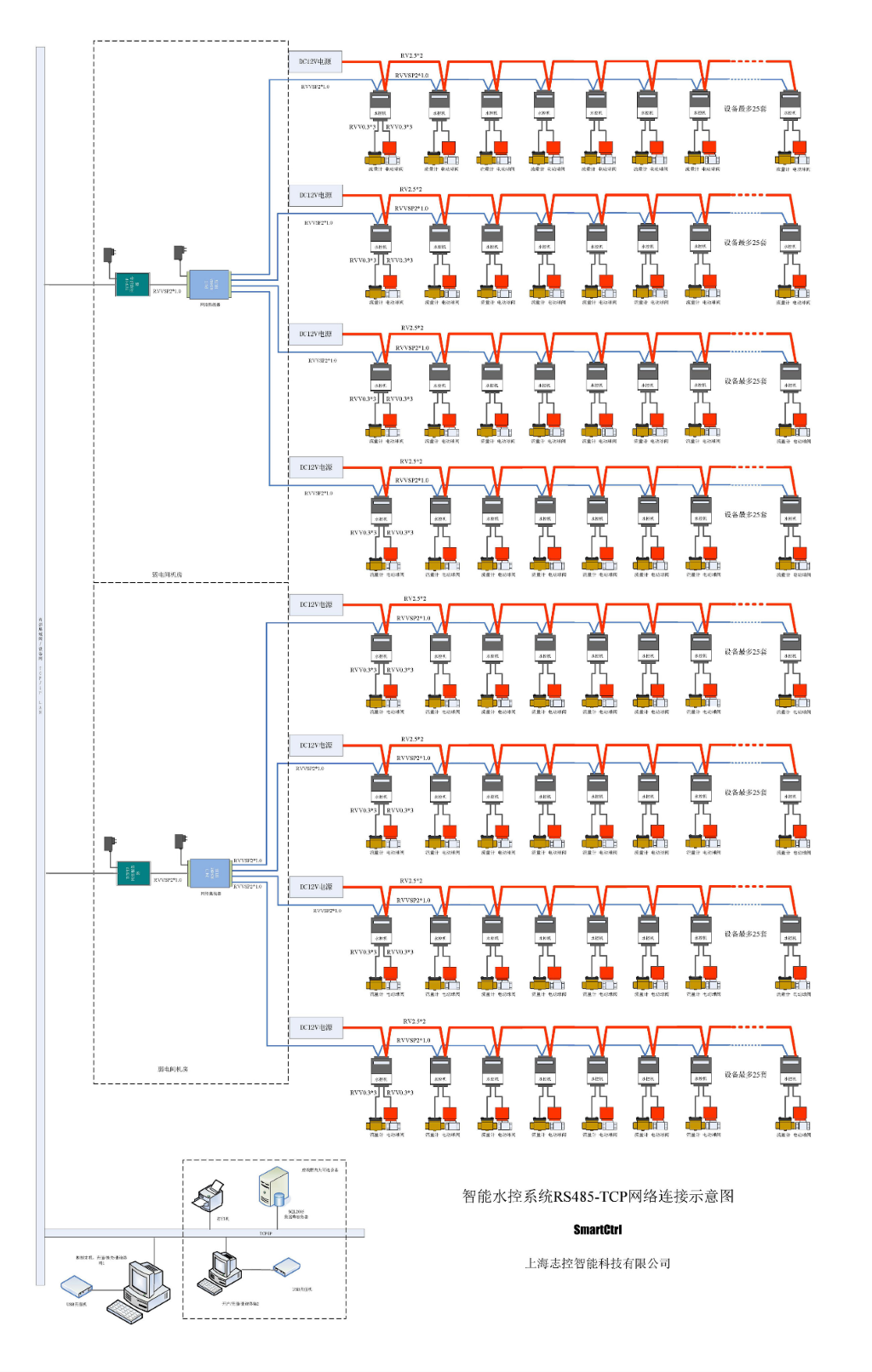

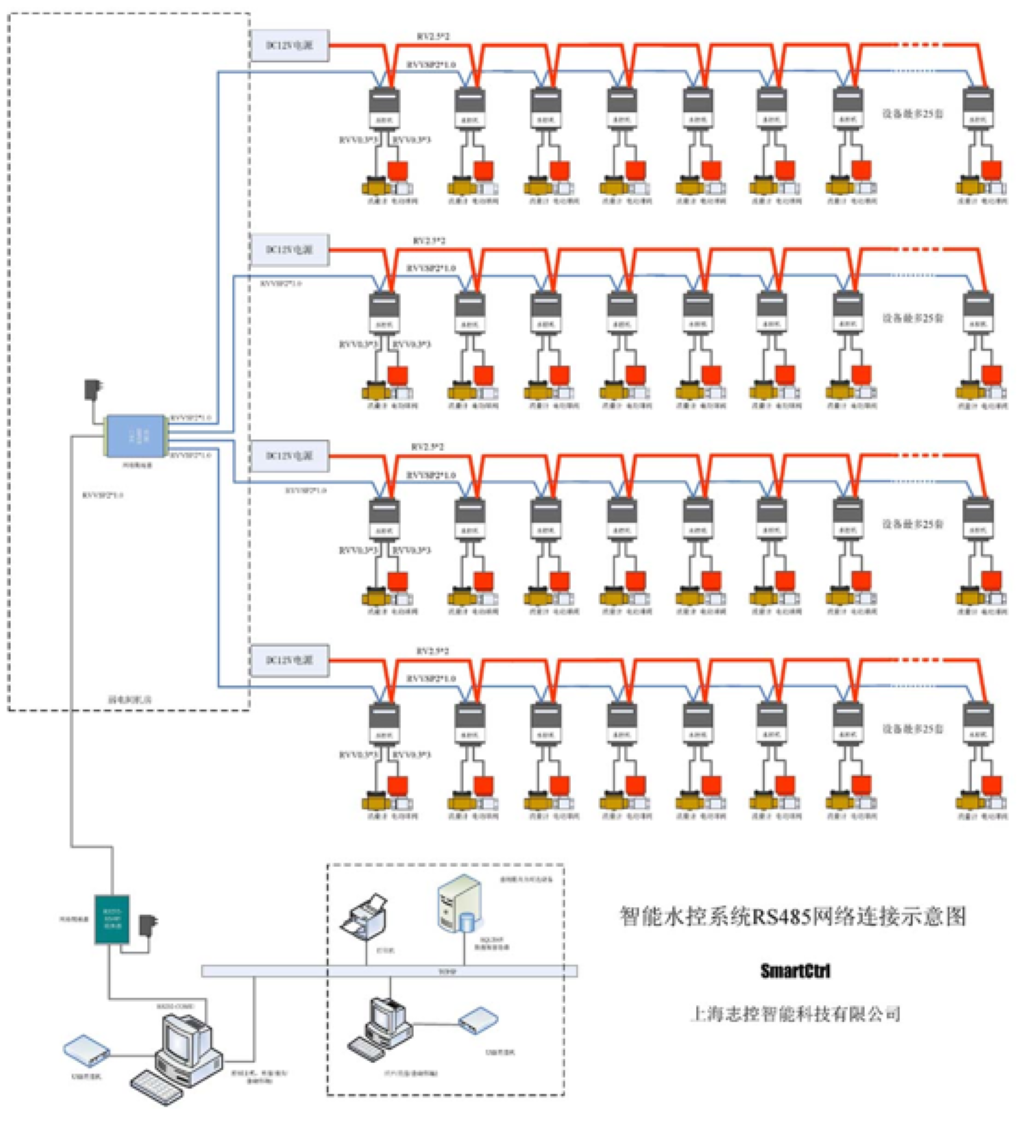

RS485有线版本（RS标配）：A线对接A端子，B线对接B端子；多台设备采用手拉手串联拓扑，总线两端根据工程实际选配120Ω终端电阻。单条485总线建议最多挂载12套水控设备；多条总线可接入4口HUB汇聚后，统一接入TCP网关。
2. WiFi（WF）/LoRa（LR）/4G无线版本：无需布设通信总线；4G机型插入对应运营商SIM卡，天线竖直向上安装，保证信号穿透效果；老旧浴室改造优先选用LoRa，无外网覆盖的偏远工地、园区选用4G版本。
3. TCP有线网口版本（TP）：直接布设网线，从交换机引网线敷设至水控主机点位。

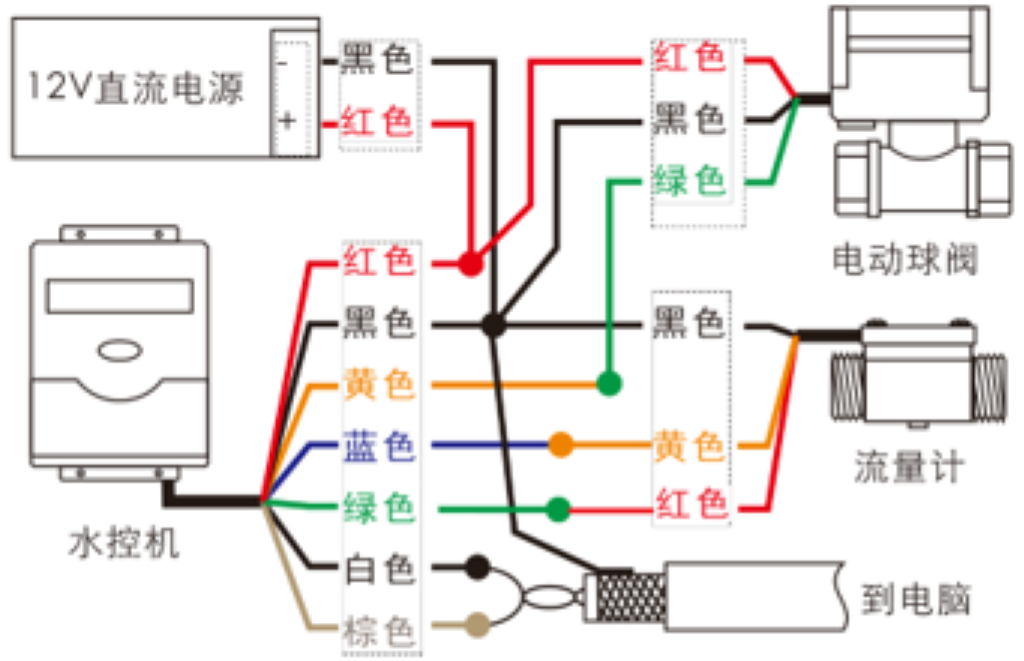

3.3 阀门接线
三线电动球阀：12V正极、负极接入电源，信号线接主机黄色控制线；设备支持同时驱动两路阀门同步开关。

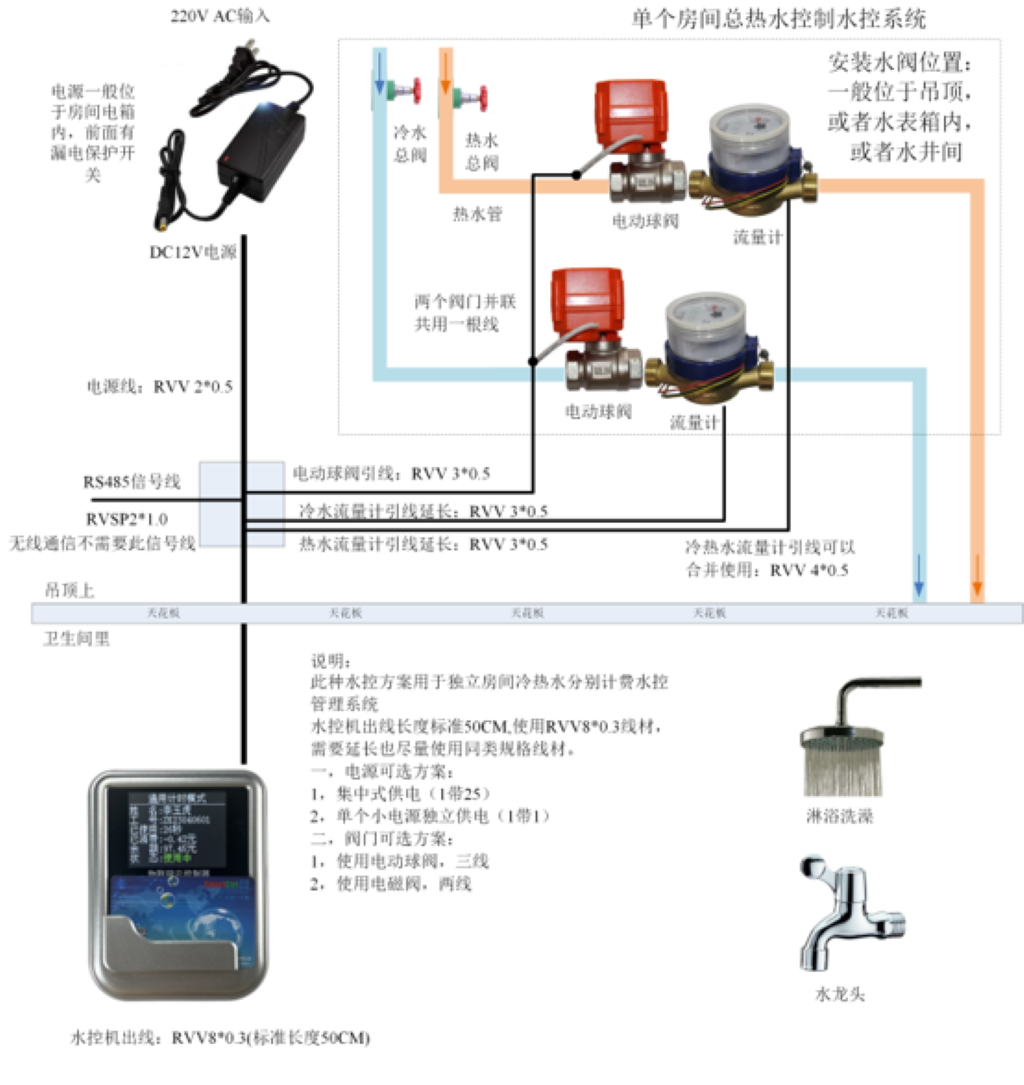

3.4 FF双计量版本专属接线
冷水、热水管路分别独立装配流量计与阀门，两路组件分别对应接入主机接口；后台管理系统可对冷热水两套计费参数独立配置。
四、通信部署与系统架构
BK800支持本地一卡通部署、物联网云平台部署两套模式，同时具备本地脱机缓存能力，适配不同项目需求。
1. 本地一卡通模式：主机RS485总线接入一卡通采集器，对接本地管理软件运行，项目不需要外网网络即可实现刷卡计费管理。

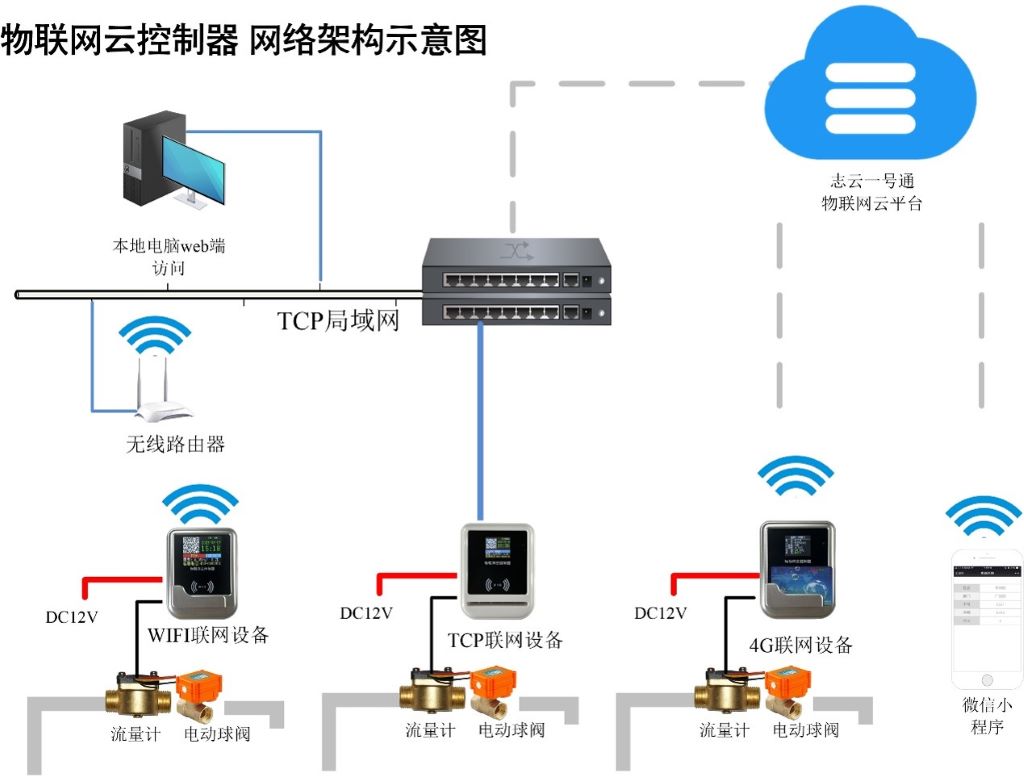

2. 物联网云模式：设备采用MQTT加密协议完成数据交互，可通过厂家提供标准API、SDK接口，对接甲方现有OA、一卡通平台；云平台采用AES+私有双重加密，保障消费数据安全。
3. 脱机备份能力：主机内置128M本地存储，可缓存10万条消费流水记录；网络中断时设备照常刷卡扣费，数据本地留存，网络恢复之后自动补传记录，无需人工手动录入。
五、现场调试要点
严格遵循先通水，后上电调试顺序，避免空压冲击阀体元器件。
1. 上电自检：通水完成后接通DC12V电源，观察屏幕正常点亮；阀门动作应当发出清脆吸合声响，无异常啸叫杂音。
2. 卡片授权配置：区分两张系统功能卡，授权卡完成设备注册授权，配置卡用于费率、参数下发；支持两张功能卡合并至同一张卡片。设备必须先做授权，再进行参数配置；使用配置卡设置485总线内每台水控机的设备ID编号。
配置内容包含双钱包（补贴钱包、自费钱包）费率、16类卡片权限、每日免费用水时长、用水限额限次等业务规则。
3. 基础功能测试：刷卡开阀出水，拔卡或者二次刷卡关阀停水；核对计量精度，计时精度1秒、计量水量精度0.1升、扣费金额精度1分钱。
4. 联网远程功能测试（云版本）：验证IAP远程固件升级、手机端远程关阀、余额自动退还功能是否正常执行。
5. 脱机模拟测试：断开通信网络，刷卡消费流程正常；恢复网络连接，确认历史消费数据自动同步上传平台。
6. 场景化参数设置：校园宿舍、医院浴室场景，可开启一键静音功能，关闭蜂鸣器提示音，降低环境噪音干扰。
六、施工注意事项与后期运维保障
1. 防水防护：主机具备IP65三层防水，但阀门、流量计、接线接头务必远离喷淋位置；浴室高湿环境严禁线缆接头裸露在外，全部收纳进防水接线盒，做好绝缘密封。
2. 供电适配：工地、户外项目可直接适配蓄电池DC12V供电，无需铺设220V市电线路。
3. 质保说明：主机提供两年质保，配套阀门、流量计配件一年质保；设备支持远程固件升级，多数故障可线上排查处理，减少拆机返厂，降低现场运维工作量。
4. 配套拓展：项目可搭配微信自助充值终端，实现7×24小时卡片自助充值，满足校园、产业园区无人化运营管理。
施工完成后，留存每台设备ID编号，做好点位台账，便于后期排查维护。
