志控一卡通为上海浦东某中学提供淋浴水控和洗衣管理一卡通管理系统

时间:2020/4/10 星期五 下午 8:15:17 访问人数:
摘要:志控一卡通为上海浦东某中学提供淋浴水控和洗衣管理一卡通管理系统,全部采用联网方式,卡片丢失可以挂失。水控为插卡使用,洗衣机为贴卡使用。此此项目幸好我们有全程照片记录项目情况,我们可以完整了解项目整体情...

志控一卡通为上海浦东某中学提供淋浴水控和洗衣管理一卡通管理系统,全部采用联网方式,卡片丢失可以挂失。水控为插卡使用,洗衣机为贴卡使用。


此此项目幸好我们有全程照片记录项目情况,我们可以完整了解项目整体情况:

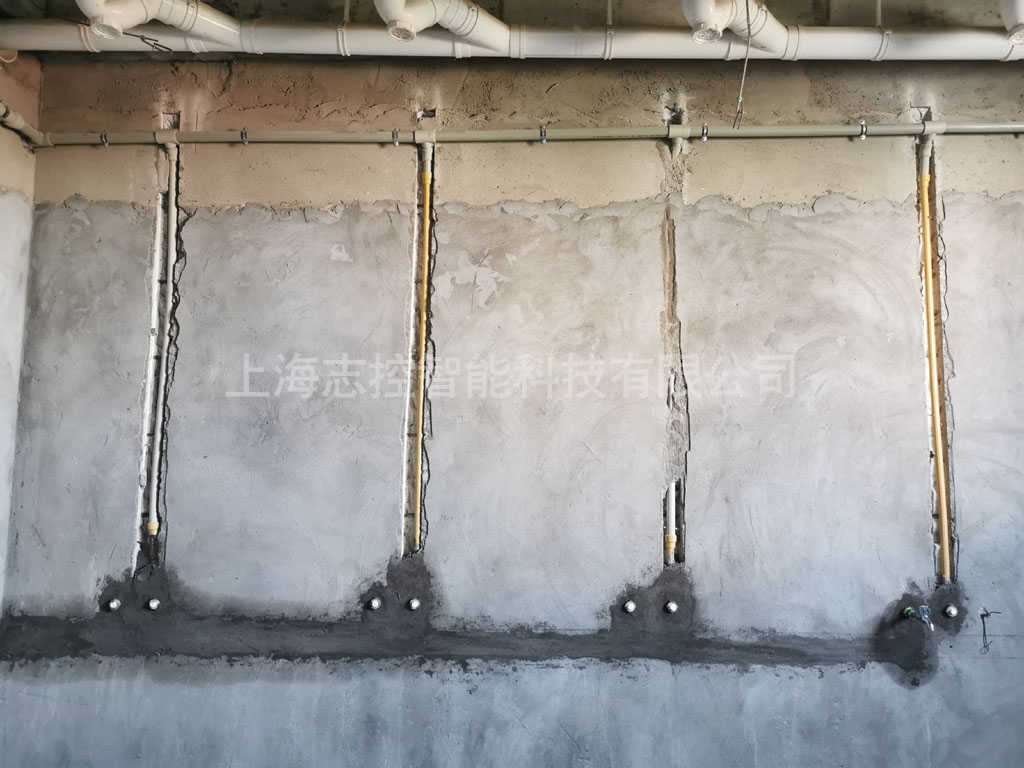

 上图为原来水管管路布局情况

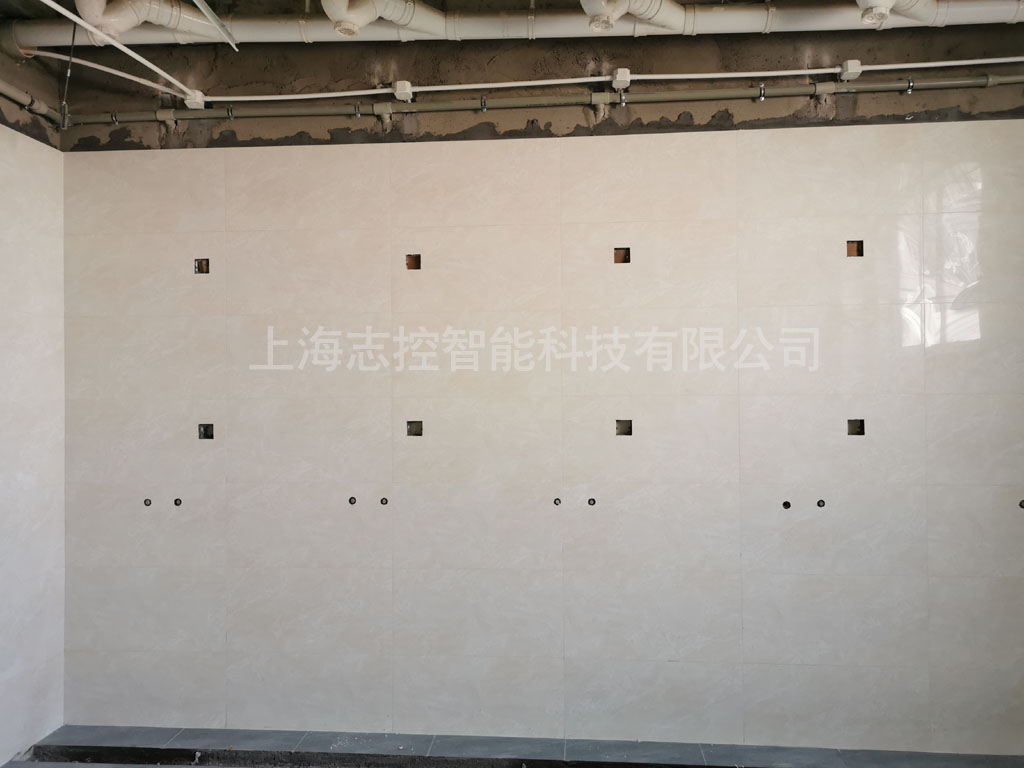

上图为 已经预留好水控机安装位置的八六盒,一个淋浴位置一共有3个八六盒,最下面这个八六盒是水控机位置,中间这个八六盒是水控机,阀门接线位置,最上面这个八六盒是电源总线和信号总线的接线位置,都是在上面接好线放到中间这个八六盒,就是把电源线和信号线都在上面并好,都拉到中间这个八六盒位置最后统一接线。

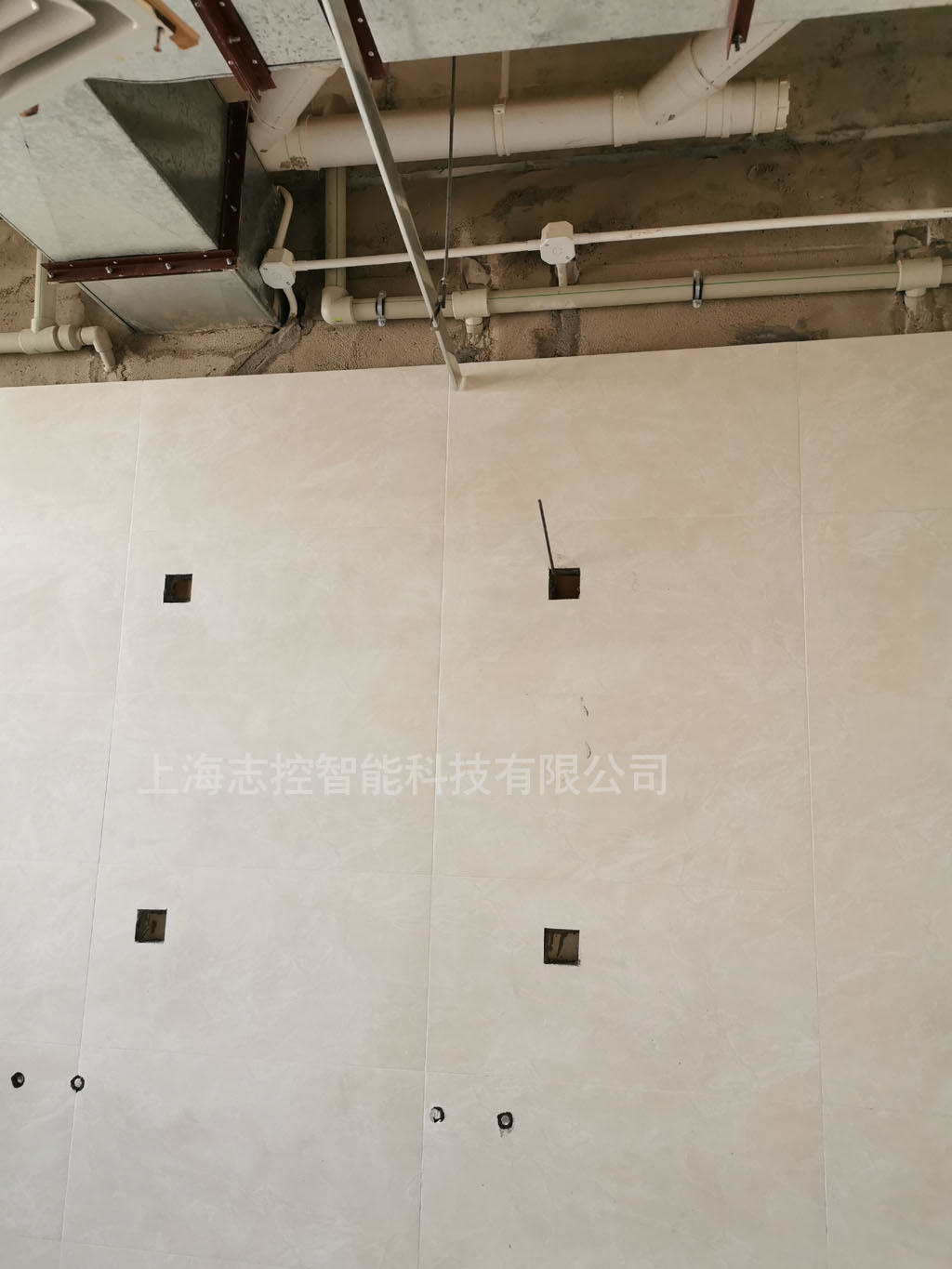

上图为 每个淋浴位置三个八六盒位置 最上面的八六盒已经接好线

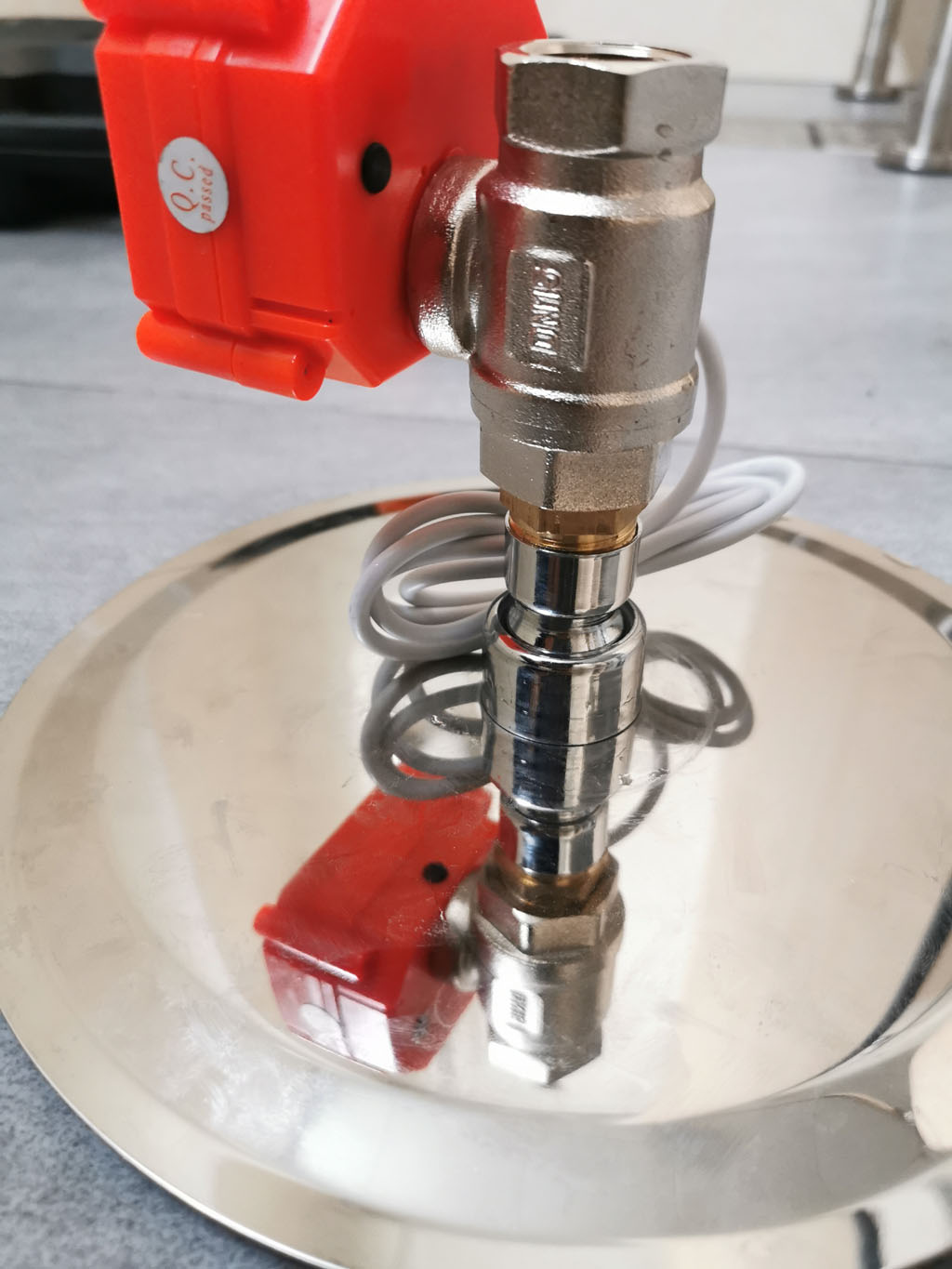

上图为 电动球阀和花洒对接,都是DN15(四分接口) 可以直接拧上去,配一个外丝直接即可。

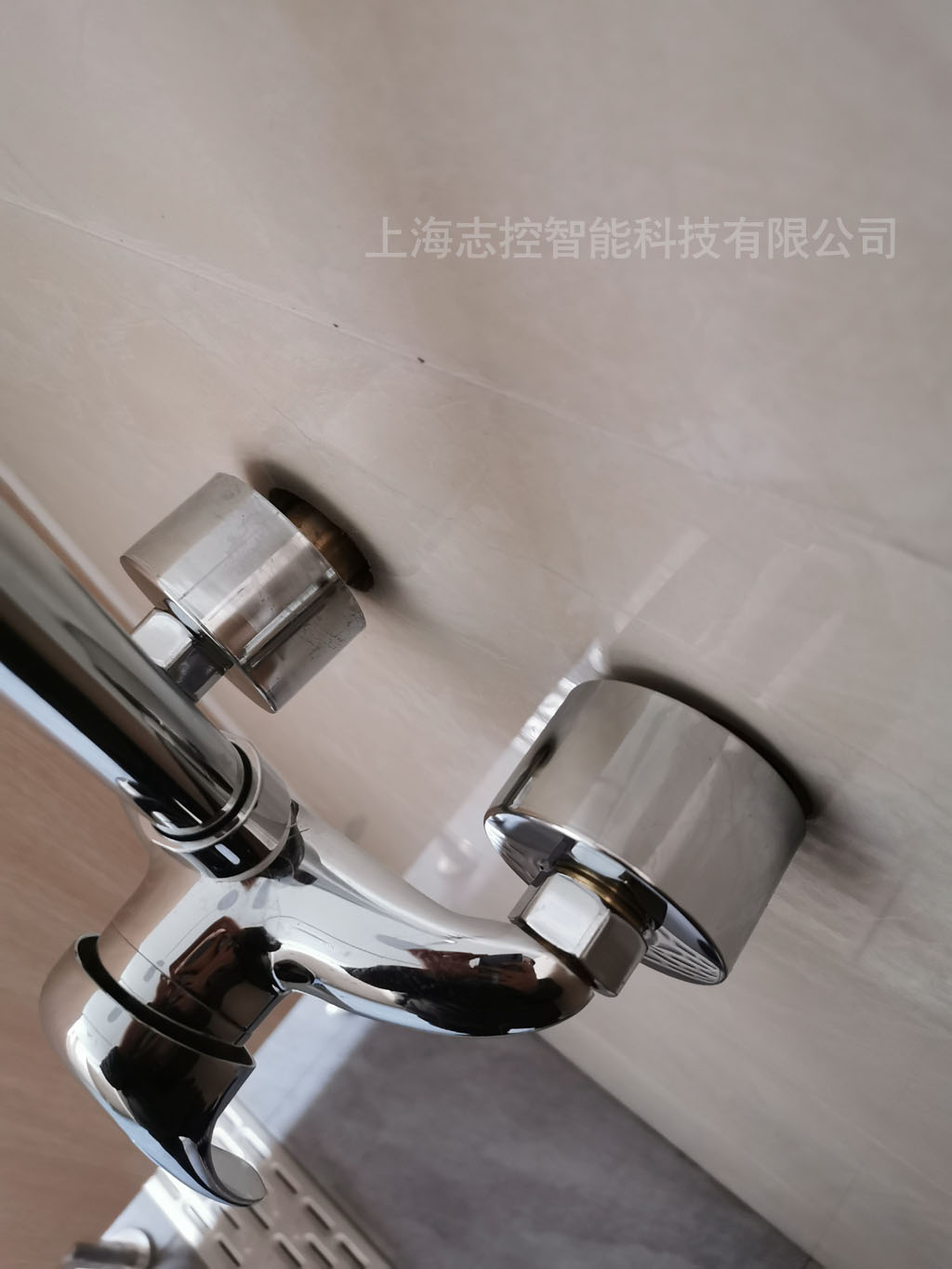

上图为 混水开关 冷热水的入口位置都加装了止回阀,防止冷热水互窜现象。

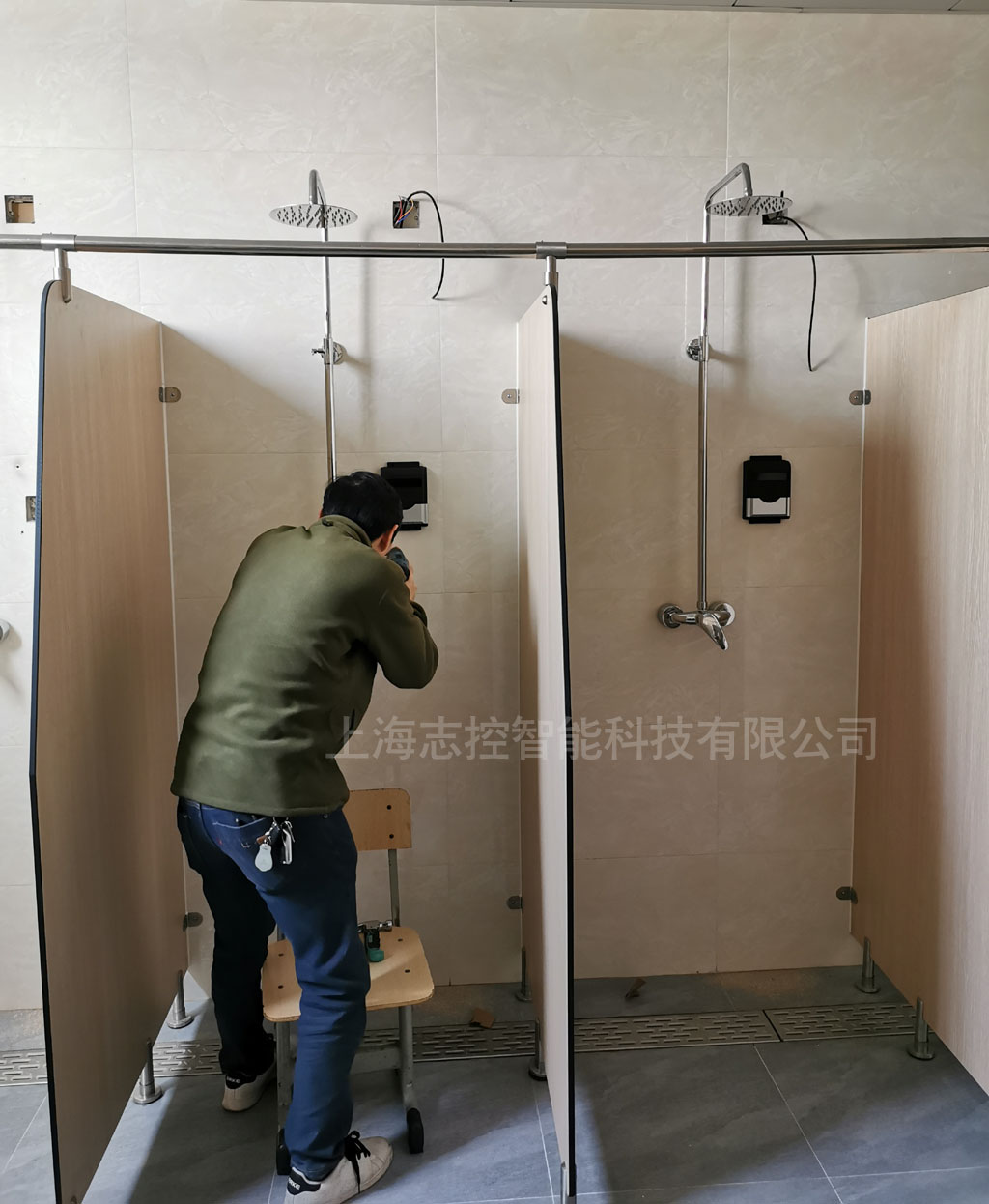

上图为 安装人员正在安装水控设备

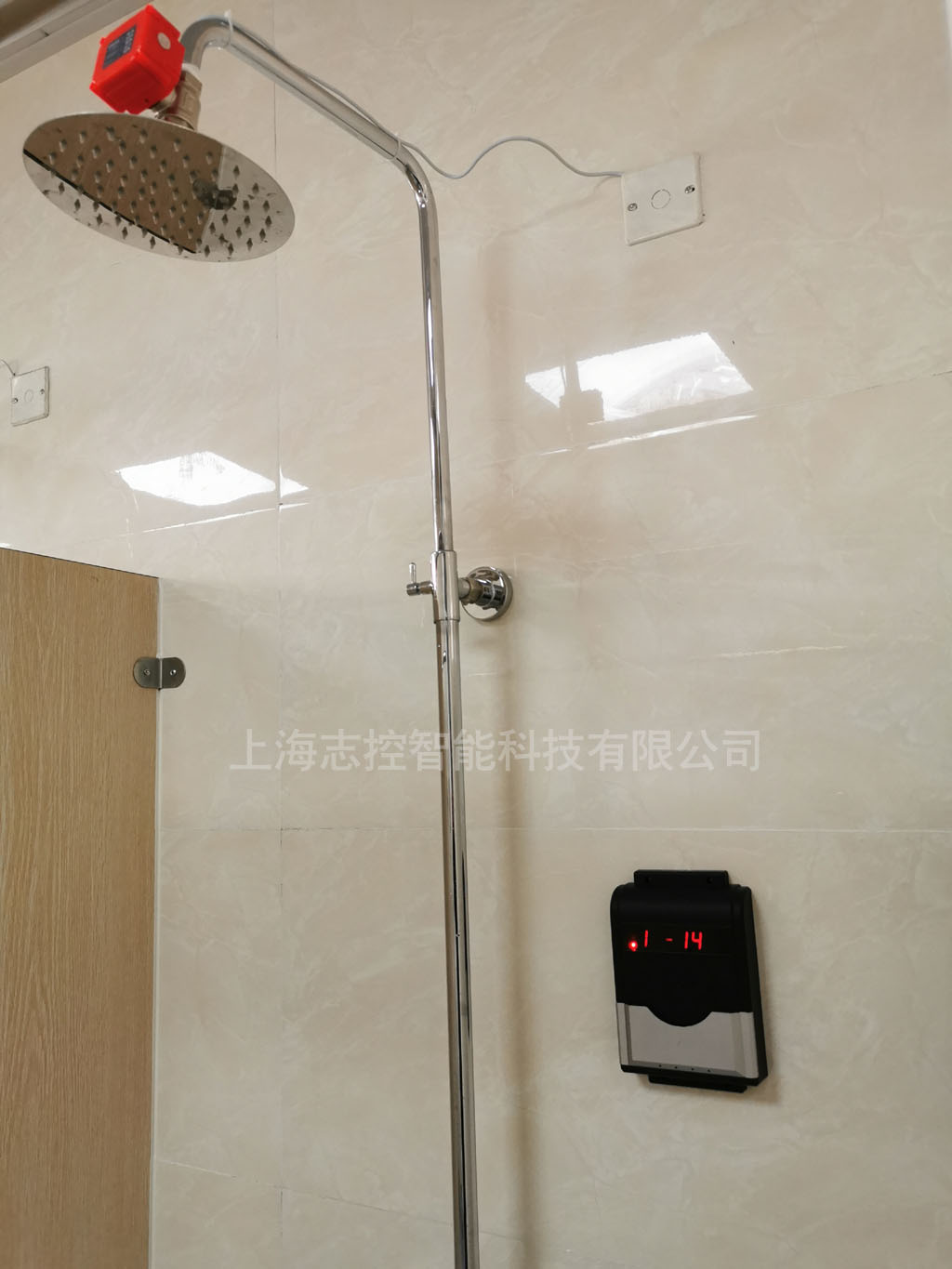

 安装好效果

上图为洗衣机位置,刷卡直接控制洗衣机电源
